Hough変換を用いた直線検出

直線検出

ライブラリはOpenCVSharpを使用する

NuGetで導入すれば簡単にインストールを行える

検出までの流れ

① 入力画像をグレースケールで読み込む

② Cannyアルゴリズムを用いてエッジ検出

➂ 確率的Hough変換を用いた直線検出

④ 検出した直線の描画

となる




今回はCannyアルゴリズムを用いて検出を行ったがSobelなどてもよさそうだ


実行結果

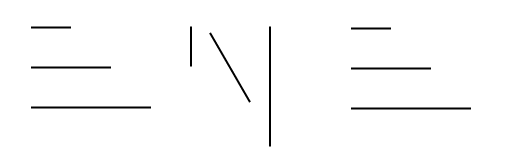

             f:id:YoiTaka:20161119154337p:plain
                                                   [srcImg]

           f:id:YoiTaka:20161119154604p:plain

                                                   [edgeImg]

           f:id:YoiTaka:20161119154606p:plain

                                                   [dstImg]



HoughLinesPの引数のminiLineLengthの値を30としているので、

一番短い直線は検出がされていないことがわかる

また、MaxLineGapの値を変更すれば、同一線上にある線と線を結合する許容値を変更できる
